Description

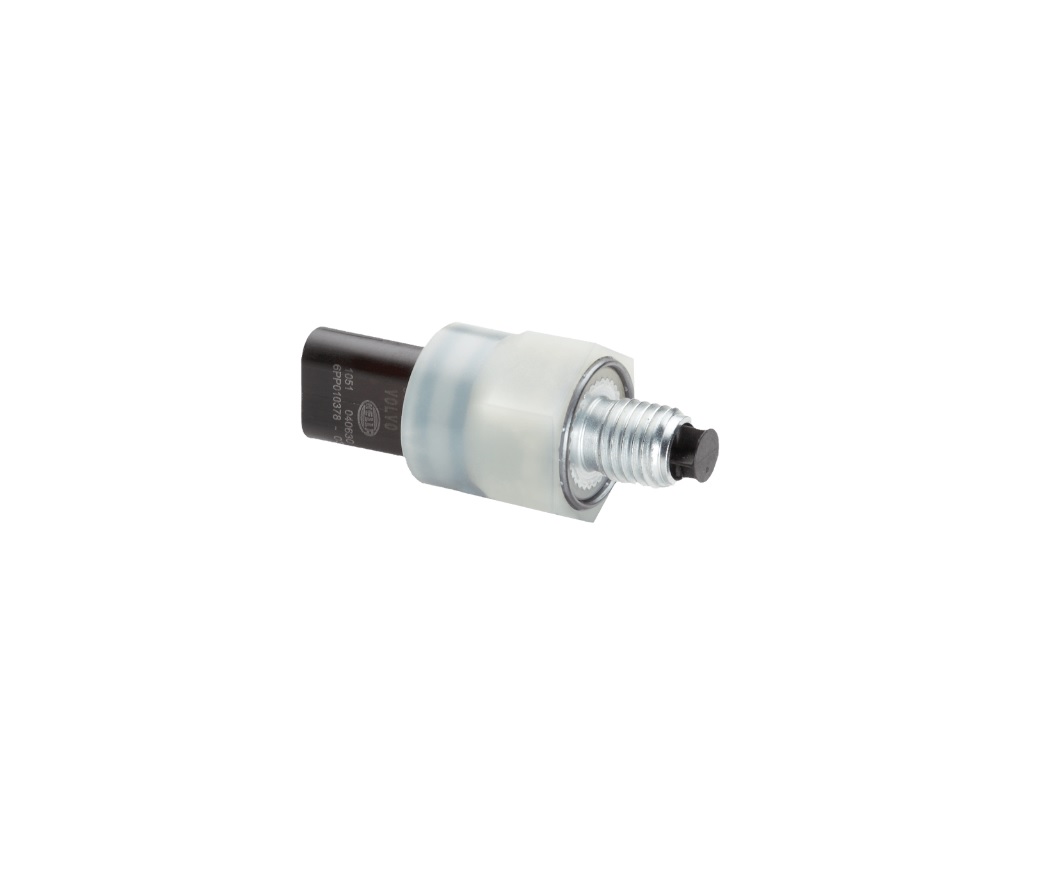

Capteur de pression P&T Hella 10bar / 150°C OPS+T
Le capteur de pression P&T Hella OPS+T est un capteur combiné pression et température. Il est conçu pour les applications motorsport les plus exigeantes. En effet, ce capteur mesure simultanément la pression et la température, dans un seul boîtier compact. Ainsi, il constitue une solution complète pour votre système de gestion moteur.
Plages de mesure
Ce capteur couvre une plage de pression de 0,5 à 10,5 bar. Sa pression de fonctionnement maximale atteint 40 bar, avec une surcharge admissible jusqu’à 60 bar. Par ailleurs, sa plage de température s’étend de -40°C à +160°C. Une température maximale de 160°C reste admissible pendant 100 heures. De plus, ce capteur offre un temps de réponse de seulement 2 ms, pour un suivi en temps réel particulièrement précis.
Caractéristiques électriques
Ce capteur fonctionne sous une tension monotension de 4,75 à 5,25V, avec une tension nominale de 5V. Son signal de sortie est de type PWM. La fréquence d’échantillonnage reste inférieure à 3 kHz. Ainsi, ce capteur garantit une intégration fluide avec la majorité des calculateurs programmables du marché.
Résistance et protection
Ce capteur bénéficie d’une classe de protection IP 69K. Cela garantit une excellente résistance à l’eau et à la poussière, même en environnement de nettoyage haute pression. Ainsi, il convient parfaitement aux usages compétition les plus exigeants.
Pinout et installation
Ce capteur dispose de 3 broches. L’alimentation +5V de référence occupe la Pin 1, la masse capteur la Pin 2, et le signal DIN la Pin 3. Pour le câblage, vous pouvez également consulter notre connecteur Hella 3S OPS+T, spécifiquement adapté à ce capteur.
Caractéristiques techniques
Référence : UGS 2369
Plage de mesure pression : 0,5 à 10,5 bar
Pression de fonctionnement max : 40 bar (surcharge : 60 bar)
Plage de mesure température : -40°C à +160°C
Température max : 160°C (100h max)
Tension : 4,75-5,25V (nominale 5V)
Signal de sortie : PWM
Temps de réponse : 2 ms
Fréquence d’échantillonnage : < 3 kHz
Classe de protection : IP 69K
Pinout : Pin 1 +5V Ref, Pin 2 Masse capteur, Pin 3 Signal DIN
