Description

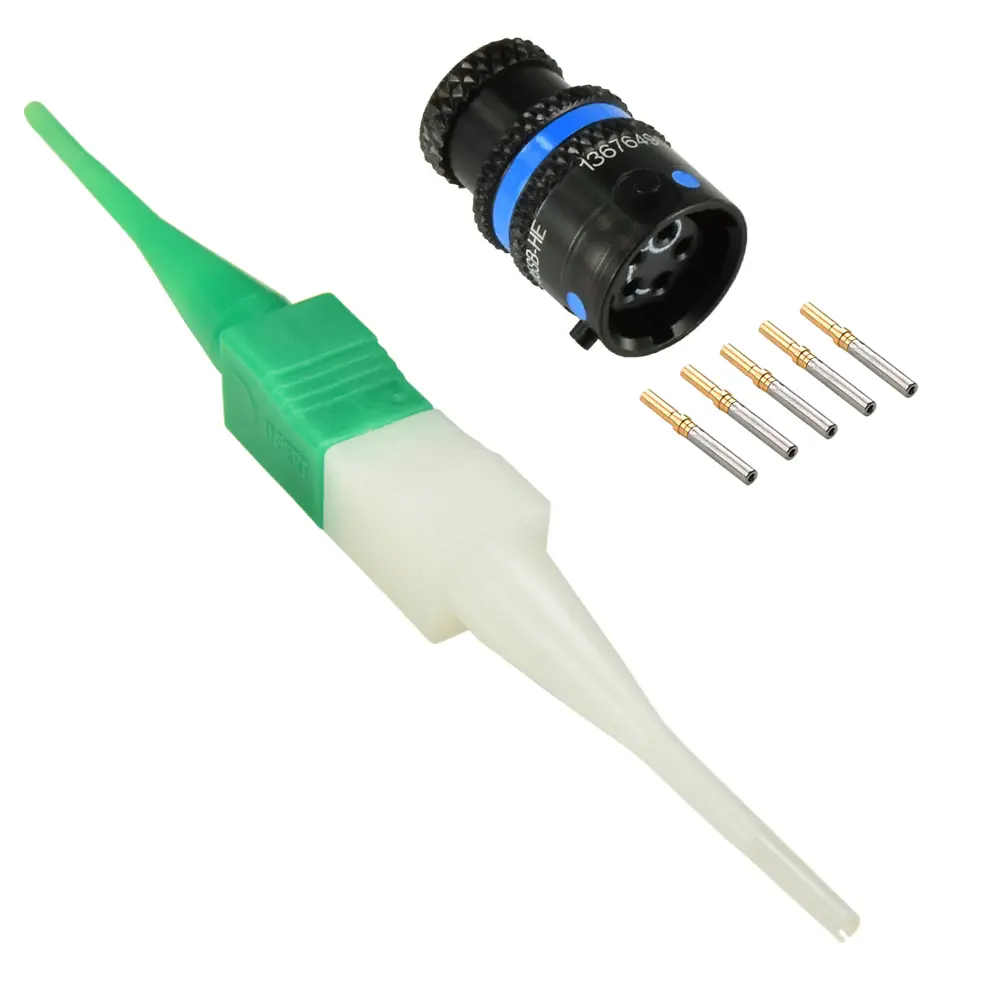

Connecteur Deutsch ASL106-05SB-HE : la référence AS Lite haute résistance
Ce connecteur Deutsch ASL106-05SB-HE appartient à la gamme ASL-HE (AS Lite High-Environment), développée par Deutsch pour les applications motorsport les plus exigeantes. Ce boîtier femelle à 5 positions offre un format compact tout en conservant une résistance renforcée face aux conditions difficiles. Voici ses spécifications détaillées :
Spécifications
- Clé : B (Bleu)
- Série / Gamme : ASL-HE
- Taille du boîtier : 6
- Plage de fils (AWG) : 22-28
- Genre du contact : Socket (Femelle)
- Contacts de remplacement : 604935
- Disposition des inserts : 06-05
- Nombre de positions : 5
- Taille du contact : 23
- Courant nominal par contact : 3 A
- Manchon rétractable à 90° : 224W221-25-0
- Manchon rétractable droit : 204W221-25-0
Une gamme pensée pour les environnements sévères
Le suffixe « HE » (High-Environment) de cette série ASL indique une résistance renforcée face aux conditions extrêmes : température, vibrations, humidité. Ainsi, cette gamme convient particulièrement aux zones du véhicule les plus exposées, comme le compartiment moteur ou les capteurs déportés en périphérie.
Un système de détrompage par code couleur
Ce connecteur Deutsch ASL106-05SB-HE utilise la clé B, identifiée par la couleur bleue. Ce système de détrompage évite toute erreur de connexion lors du montage, un point essentiel en environnement motorsport où la fiabilité reste critique. Cette clé bleue le distingue notamment de la clé N (rouge) du Connecteur Deutsch ASL106-05SN-HE.
Des accessoires compatibles disponibles
Ce boîtier utilise un contact de type Socket (femelle), avec une taille de contact 23, pour un courant nominal de 3A. Il reste compatible avec un manchon rétractable à 90° Raychem 224W221 ou un manchon droit référence 204W221-25-0, pour assurer une protection optimale de la connexion contre l’humidité et les vibrations.
Applications recommandées
Ce connecteur convient parfaitement aux projets de câblage motorsport nécessitant une résistance renforcée aux conditions sévères. Pour aller plus loin, découvre aussi notre Connecteur Deutsch ASL606-05PB-HE, le côté mâle correspondant, ou notre Connecteur Deutsch ASL006-05SB-HE.
Pour plus de détails techniques, consulte le catalogue officiel TE Deutsch Autosport (PDF).
