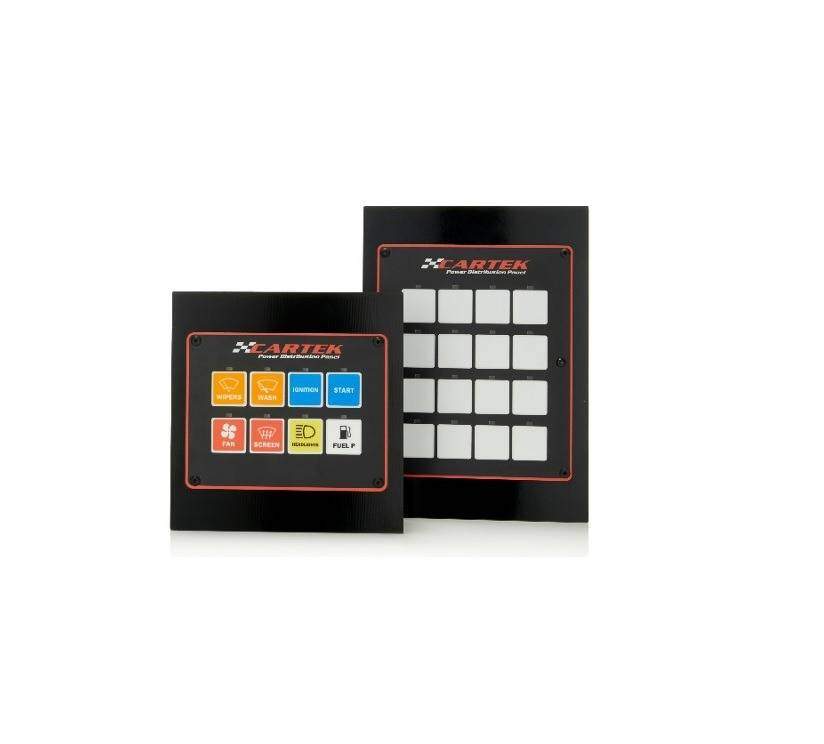

Cartek PDM #8 / #16

1 .050,00 1 .445,00  TTC

UGS : ND Catégories : ,

Description

INTRODUCTION
Le panneau de distribution électrique CARTEK PDM est une solution entièrement intégrée et électronique pour la distribution électrique dans les voitures de course et de rallye. Conçu pour remplacer 16 fusibles, relais et interrupteurs ainsi qu’une variété de systèmes de contrôle, ces unités simplifient donc grandement le câblage, réduisant le temps de construction, économisant du poids et maximisant la fiabilité.

COMMENT ÇA MARCHE
Le panneau de distribution de puissance prend le courant +12V directement de la batterie et le distribue à tous les systèmes électriques de la voiture. Les 16 sorties d’alimentation du panneau de distribution d’énergie sont contrôlées par les boutons-poussoirs du panneau avant ou par des interrupteurs et des entrées externes. Les 16 sorties de puissance sont entièrement protégées par 6 réglages de courant sélectionnables, ce qui élimine complètement le besoin de fusibles ou de disjoncteurs. La fonction de chaque canal est également sélectionnable parmi un choix de 8 fonctions différent .

OPERATION
Après avoir configuré le panneau de distribution d’énergie, chaque canal est actionné en appuyant sur le bouton-poussoir correspondant du panneau avant ou par des signaux externes tels que ceux de l’ECU ou d’interrupteurs externes séparés (voir détails plus loin). Au-dessus de chaque bouton-poussoir se trouve une LED d’état : Pas de LED = canal éteint. – LED allumée = canal activé. – LED clignotante = Surintensité ou court-circuit détecté. A la mise sous tension, tous les canaux effectuent une réinitialisation du système, ce qui est indiqué par le double clignotement des 16 LEDs.

Informations complémentaires

Model

16 Sortie, 8 Sortie
